TPMS: виды датчиков давления в шинах и инструкция по установке

Вы когда-нибудь замечали, как меняется поведение автомобиля на дороге после того, как вы «подкачали» колеса? Или, возможно, вас пугает мигающий значок шины на приборной панели, который может означать всё: от простого падения давления до серьезной проблемы с подвеской. Система TPMS (Tire Pressure Monitoring System - система контроля давления в шинах) была создана именно для того, чтобы убрать эту неопределенность. Она превращает гадание о состоянии колес в точный мониторинг данных.

Сегодня мы разберем, какие бывают типы датчиков, почему одни из них стоят дороже других, и как правильно установить систему, чтобы она служила вам долго и надежно. Мы уйдем от общих фраз к конкретным техническим деталям, которые помогут вам сделать осознанный выбор.

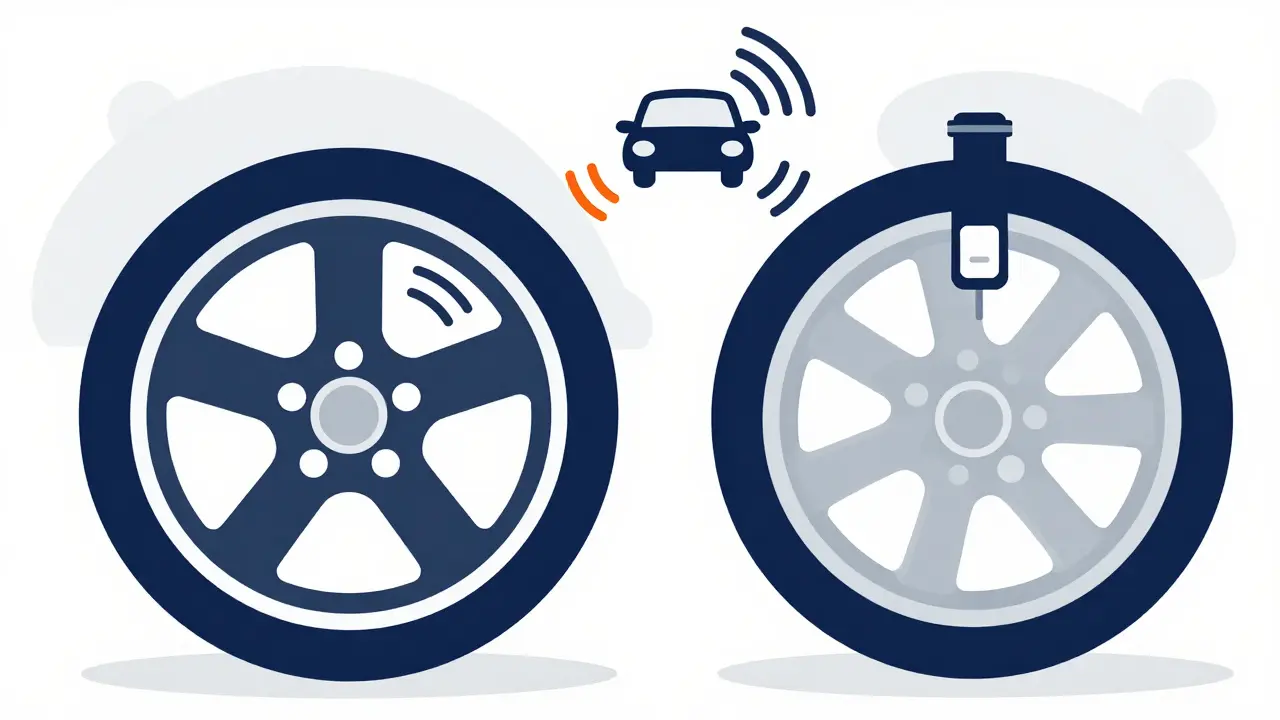

Прямые и косвенные системы: в чем разница?

Прежде чем говорить об установке, нужно понять архитектуру самой системы. Существует два фундаментальных подхода к контролю давления: прямой (Direct) и косвенный (Indirect).

Косвенная система (Indirect TPMS) не использует физических датчиков давления внутри колеса. Вместо этого она опирается на сигналы датчиков ABS (антиблокировочной тормозной системы). Логика проста: если давление в шине падает, ее диаметр уменьшается, и колесо начинает вращаться быстрее остальных при той же скорости движения. ЭБУ автомобиля фиксирует эту разницу в оборотах и выдает предупреждение.

• Плюсы: Низкая стоимость внедрения для автопроизводителей, отсутствие необходимости замены батарей или обслуживания самих датчиков.
• Минусы: Низкая точность. Система часто путает снижение давления с буксованием на снегу или подъеме в крутую гору. Кроме того, косвенная система первого поколения не показывает, какое именно колесо «спущено», а только сообщает о проблеме в целом. Также она не реагирует на одновременное падение давления во всех четырех шинах, так как относительная разница в оборотах остается нулевой.

Прямая система (Direct TPMS) использует физические электронные датчики, установленные непосредственно в каждом колесе. Они измеряют реальное давление и температуру воздуха внутри шины и передают эти данные по радиоканалу на блок приема в автомобиле.

• Плюсы: Высокая точность (до ±0,1 бар), возможность видеть давление в каждой шине отдельно, обнаружение медленных утечек даже когда автомобиль стоит на месте.
• Минусы: Более высокая стоимость, необходимость замены батареи каждые 5-10 лет, что требует демонтажа шин.

Исследования показывают, что использование правильной прямой системы снижает риск аварий на 8% и экономит 3-5% топлива за счет поддержания оптимального сопротивления качению. Для большинства водителей безопасность и контроль перевешивают затраты на обслуживание.

Внутренние vs Внешние датчики: вечный спор

Если вы выбираете прямую систему (особенно нештатную, которую можно поставить на старый автомобиль), перед вами встанет главный вопрос: где разместить датчик? Ответ определяет ваш бюджет и удобство дальнейшей эксплуатации.

Внутренние датчики монтируются на диск колеса изнутри шины. Это «золотой стандарт» надежности. Датчик защищен от механических ударов, влаги и грязи. Однако их установка сложнее: мастер должен снять резину, закрепить датчик, проверить герметичность, сбалансировать колесо и надеть шину обратно. Стоимость такого обслуживания выше, но результат стабильнее.

Внешние датчики выглядят как красивые колпачки с LED-дисплеем или просто крепятся на ниппель. Их плюс в том, что вы можете установить их сами за 5 минут без специальных инструментов. Но минус очевиден: они торчат наружу. При агрессивной мойке машины, езде по бездорожью или попытке открыть багажник ключом такой датчик легко сломается или сорвется. По отзывам пользователей, внешние датчики чаще дают сбои из-за попадания влаги внутрь корпуса через резьбу вентиля.

Как работает датчик: внутренняя кухня

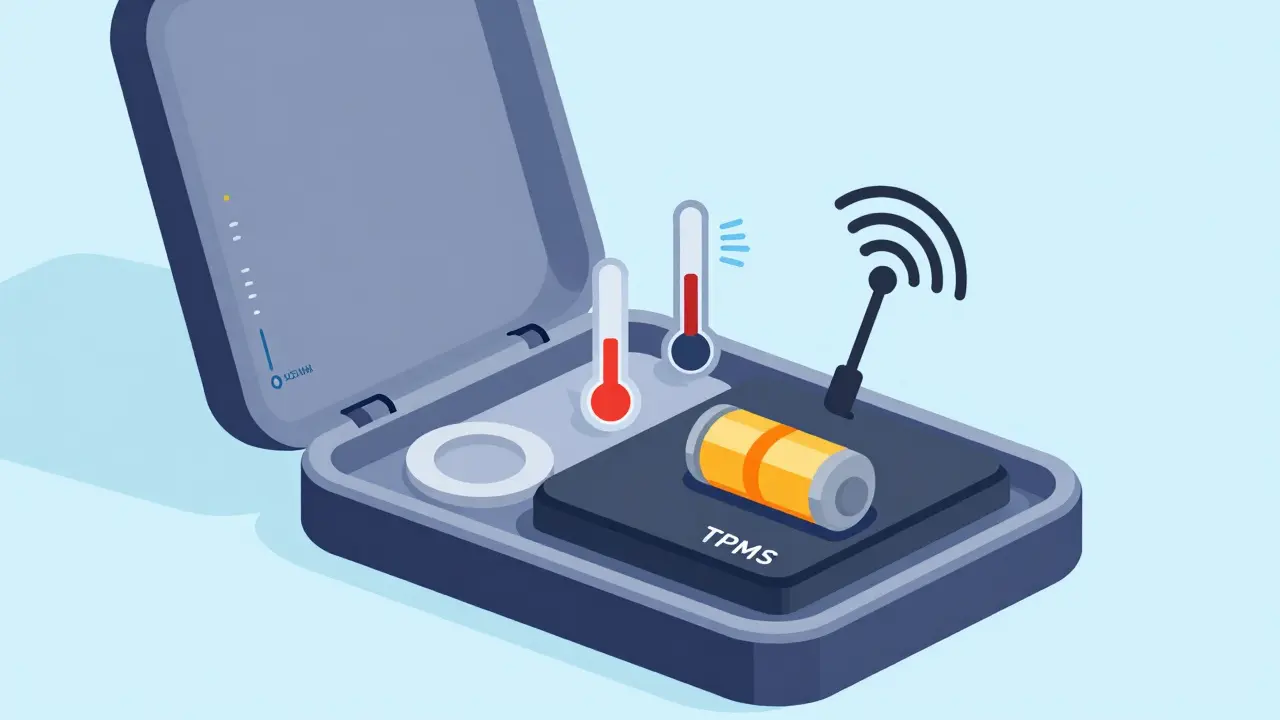

Чтобы понять, почему некоторые датчики служат дольше, заглянем внутрь. Современный электронный датчик TPMS - это миниатюрный компьютер. В его составе есть несколько ключевых компонентов:

1. Пьезорезистивный сенсор давления: Он преобразует физическое воздействие молекул воздуха в электрический сигнал. Чем выше давление, тем сильнее деформация мембраны сенсора, и тем меняется сопротивление.
2. Термодатчик: Измеряет температуру воздуха внутри шины. Это важно, так как давление зависит от температуры (закон Шарля). Хороший датчик корректирует показания давления с учетом нагрева колеса при движении.
3. Радиопередатчик: Отправляет пакет данных на частоте 315 МГц или 433 МГц. Эти частоты выбраны не случайно - они обеспечивают хороший баланс между дальностью передачи и энергопотреблением.
4. Чип (MCU): Обрабатывает данные и управляет передачей. Ведущие производители чипов, такие как NXP, Infineon и Freescale, делают модули, устойчивые к электромагнитным помехам.
5. Батарея: Обычно используется литий-тионилхлоридная батарея (Li-SOCl₂). Она способна работать при температурах от -40°C до +75°C и имеет крайне низкий саморазряд. Именно поэтому качественные датчики живут до 10 лет.

Дешевые китайские аналоги могут использовать обычные щелочные или литиевые батареи типа CR2032, которые быстро садятся на морозе и не выдерживают вибраций двигателя.

Процесс установки: шаг за шагом

Установка зависит от типа системы. Рассмотрим оба сценария.

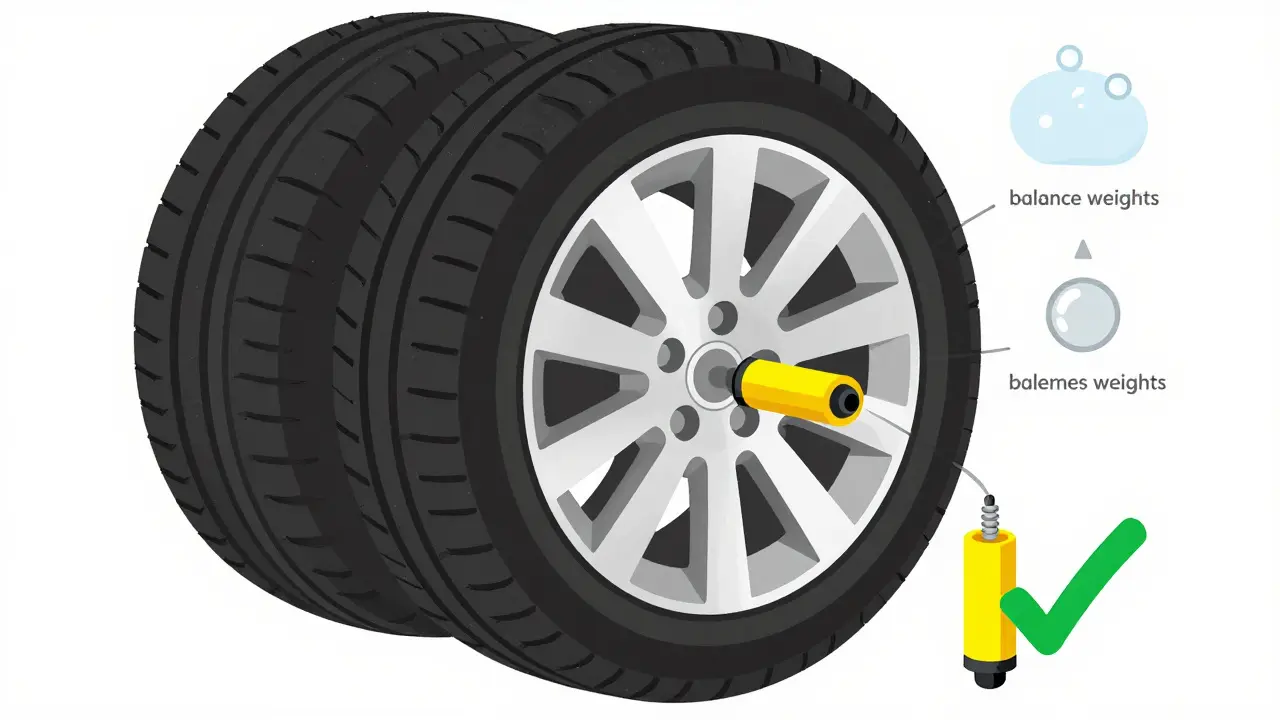

Установка внутренних датчиков

Этот процесс требует профессионального оборудования и навыков. Самостоятельно выполнять его не рекомендуется из-за риска повреждения диска или шины.

1. Демонтаж: Шина снимается с диска с помощью шиномонтажного станка. Важно, чтобы мастер использовал защитные кожухи, чтобы не погнуть легкосплавный диск.
2. Монтаж датчика: Датчик крепится на специальный адаптер, который надевается на клапанную ниппельную часть диска. Адаптер должен быть сделан из алюминия или пластика высокого качества, чтобы не ржаветь.
3. Проверка герметичности: После установки датчика место крепления проверяется мыльным раствором. Любая течь недопустима.
4. Балансировка: Поскольку датчик имеет вес (около 30-50 граммов), он смещает центр тяжести колеса. Мастер обязательно добавляет грузики для балансировки, иначе вы почувствуете вибрацию на руле на скорости выше 80 км/ч.
5. Монтаж шины: Шина надевается обратно. Используется специальная смазка, чтобы облегчить процесс и защитить герметик.
6. Обучение системы: Если это штатная система с одной антенной, мастер подключает сканер к OBD-порту автомобиля и «учит» бортовой компьютер новые ID датчиков. Для систем с четырьмя антеннами этот шаг часто не требуется, так как антенны принимают сигнал только от ближайшего колеса.

Установка внешних датчиков

Здесь все проще, но есть свои нюансы.

1. Подготовка: Убедитесь, что ваши вентиляторы (ниппели) не изношены. Если резьба повреждена, новый датчик будет постоянно спускать воздух.
2. Накручивание: Датчик накручивается вручную. Не используйте гаечный ключ! Перетяжка может повредить уплотнительное кольцо внутри датчика.
3. Настройка: Большинство внешних систем имеют кнопку сброса/калибровки. Нажмите её после установки, чтобы датчик запомнил текущее давление как «норму».

Штатные против нештатных решений

Если ваш автомобиль оснащен системой с завода (Schrader, Continental, Beru), менять её нет смысла, пока она работает. Эти датчики идеально интегрированы в интерфейс приборной панели.

Однако, если у вас старая машина без TPMS, или штатная система вышла из строя (что случается часто после 7-8 лет эксплуатации), на помощь приходят нештатные комплекты. На российском рынке популярны бренды Black, TyreSafe и TPMSMAN.

Такие системы состоят из 4 датчиков и отдельного приемника-дисплея, который питается от прикуривателя или встроенного аккумулятора (иногда с солнечной панелью, как в модели ATP-MS-02). Их главное преимущество - универсальность. Вы можете переставить датчики с зимней резины на летнюю, просто переписав их ID в память дисплея.

Типичные проблемы и как их избежать

Даже самая дорогая система может подвести, если её неправильно эксплуатировать. Вот три самые частые жалобы автовладельцев:

• Ложные срабатывания при перепадах температуры. Давление в шинах падает примерно на 0,1 бар на каждые 10°C охлаждения воздуха. Зимним утром после теплой поездки давление может показаться низким. Это нормально. Не спускайте воздух, чтобы «выровнять» показания, а лучше подкачайте шины до рекомендованного уровня при холодной резине.
• Необходимость перепрограммирования после замены колес. Если вы меняете местами колеса (например, при сезонной ротации), система может запутаться, если датчики не имеют функции позиционирования (rolling ID). В этом случае потребуется активатор или сканер для обновления карты расположения датчиков.
• Разрядка батареи. Когда батарея садится, датчик либо перестает отправлять сигнал, либо начинает отправлять его слишком редко. Единственный способ решить проблему для внутренних датчиков - замена всего узла (датчик + клапан), так как разборка батареи на месте невозможна.

Выбор между внутренними и внешними датчиками - это компромисс между удобством установки и долгосрочной надежностью. Для ежедневной езды по городу и трассе внутренние датчики остаются лучшим выбором благодаря защите от внешних воздействий и высокой точности. Внешние датчики хороши как временное решение или для дачных автомобилей, которые используются эпизодически.
